В материале представлена расшифровка значков на панели приборов Jac RF8 1-о поколения с 2023. Данные о значении пиктограмм взяты из руководств пользователя Джак РФ8 (ссылка в конце таблицы).
Загрузка ...
Загрузка ...Кратко
Расшифровка подробно

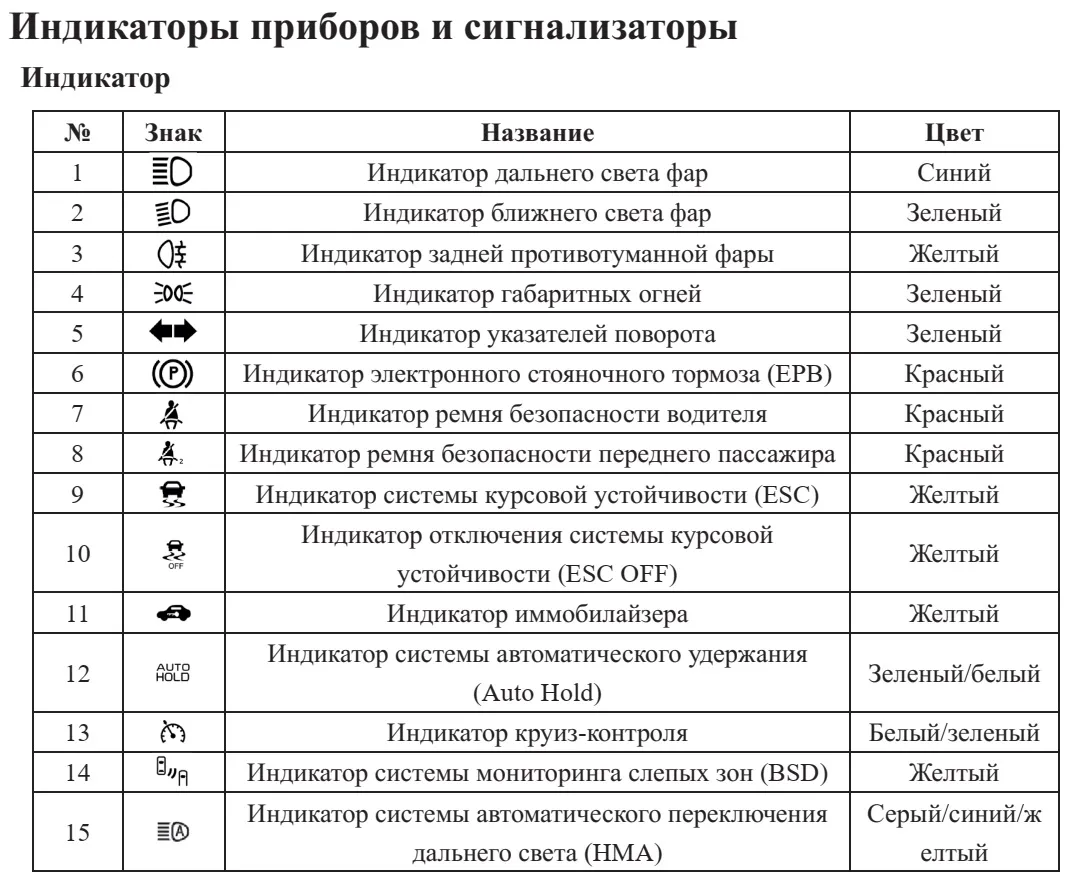

Индикаторы на панели приборов Jac RF8 c 2023 года |
|---|
 Индикатор дальнего света фар (синий) Данный индикатор загорается при включении дальнего света фар или при его использовании для подачи светового сигнала. |
 Индикатор ближнего света фар (зеленый) Данный индикатор загорается при включении ближнего света фар. |
 Индикатор задней противотуманной фары (желтый) Данный индикатор загорается при включении задней противотуманной фары. |
 Индикатор габаритных огней (зеленый) Данный индикатор загорается при включении габаритных огней. |
 Указатель поворота (зеленый) При активации указателя поворота соответствующий индикатор на панели приборов начинает мигать. При включении аварийной сигнализации одновременно мигают оба индикатора. Если индикатор не мигает, мигает с повышенной частотой или не работает, это указывает на неисправность системы указателей поворота. Рекомендуется незамедлительно обратиться в авторизованный сервисный центр для проведения диагностики. В противном случае другие участники дорожного движения могут не распознать ваши намерения. |
 Индикатор электронного стояночного тормоза (EPB) (красный) При переводе пускового переключателя в положение «ON» система проводит самодиагностику. Если электронный стояночный тормоз не активирован, индикатор гаснет через несколько секунд. Если индикатор не загорается при активированном стояночном тормозе, необходимо обратиться в авторизованный сервисный центр. Электронный стояночный тормоз может автоматически активироваться после выключения двигателя. |
 Индикатор ремня безопасности водителя (красный) При переводе пускового переключателя в положение «ON» индикатор начинает мигать, если водитель не пристегнут ремень безопасности. Мигание прекращается после пристегивания ремня. Warning |
 Индикатор ремня безопасности переднего пассажира (красный) При переводе пускового переключателя в положение «ON» индикатор начинает мигать, если передний пассажир не пристегнут или на сиденье находится тяжелый предмет. Мигание прекращается после пристегивания ремня или удаления предмета. |
 Индикатор системы курсовой устойчивости (ESC) (желтый) При переводе пускового переключателя в положение «ON» система проводит самодиагностику. Индикатор гаснет через 3 секунды, что свидетельствует о исправности системы. Мигание индикатора во время движения указывает на активацию системы ESC вследствие потери сцепления с дорогой, требуя от водителя повышенного внимания. |
 Индикатор отключения системы курсовой устойчивости (ESC OFF) (желтый) Индикатор загорается при отключении системы ESC через меню центрального дисплея, указывая на неактивное состояние системы. |
 Индикатор иммобилайзера (желтый) При переводе пускового переключателя в положение «ON» система проводит самодиагностику. Индикатор гаснет через несколько секунд, что свидетельствует об исправности системы. Постоянное горение индикатора указывает на сбой в системе иммобилайзера, препятствующий запуску двигателя. Необходимо обратиться в авторизованный сервисный центр. |
 Индикатор системы автоматического удержания (Auto Hold) (зеленый/белый) Серый индикатор указывает на включенное состояние функции. Белый индикатор указывает на активный режим работы во время движения. Зеленый индикатор указывает на активацию удержания автомобиля. |
 Индикатор круиз-контроля (белый/зеленый) Серый индикатор загорается при включении функции круиз-контроля (режим ожидания). Зеленый индикатор загорается при активации круиз-контроля (режим поддержания скорости). |
 Индикатор системы мониторинга слепых зон (желтый) Индикатор загорается при возникновении неисправности в системе мониторинга слепых зон. |
 Индикатор системы автоматического переключения света (HMA) освещения (серый/синий/желтый) Серый индикатор указывает на включенное состояние системы. Синий индикатор указывает на активный режим работы системы. Желтый индикатор сигнализирует о неисправности системы. |

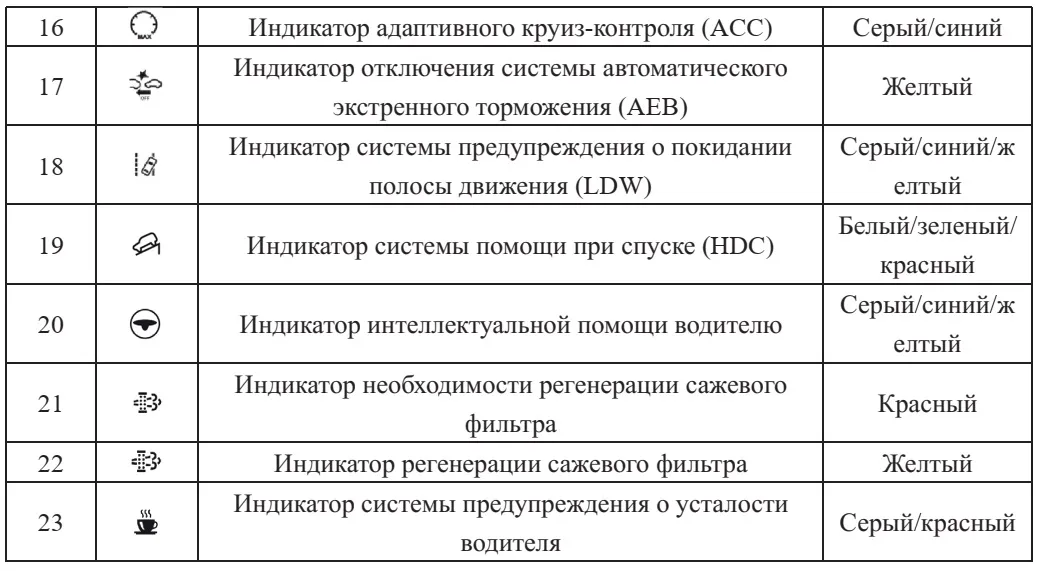

 Индикатор адаптивного круиз-контроля (ACC) (серый/синий) Серый индикатор указывает на включенное состояние системы. Синий индикатор указывает на активный режим работы системы. |
 Индикатор отключения системы автоматического экстренного торможения (AEB) (желтый) Индикатор загорается при отключении системы автоматического экстренного торможения. |
 Индикатор системы предупреждения о покидании полосы движения (LDW) (серый/синий/желтый) Серый индикатор указывает на включенное состояние системы. Синий индикатор указывает на активный режим работы системы. Желтый индикатор сигнализирует о неисправности системы. |
 Индикатор системы помощи при спуске (HDC) (белый/зеленый/красный) Красный индикатор загорается при инициализации функции. Белый индикатор указывает на готовность системы к работе. Зеленый индикатор указывает на активный режим работы системы. Красный мигающий индикатор сигнализирует о неисправности. |
 Индикатор интеллектуальной помощи водителю (серый/синий/желтый) Серый индикатор указывает на включенное состояние системы. Синий индикатор указывает на активный режим работы системы. Желтый индикатор сигнализирует о неисправности системы. |
 Индикатор необходимости регенерации сажевого фильтра (красный) При загорании данного индикатора на дисплее появляется текстовое предупреждение: «Неисправность регенерации сажевого фильтра, как можно скорее обратитесь в авторизованный сервисный центр для проверки». Автомобиль переходит в аварийный режим с ограниченной мощностью. Необходимо незамедлительно обратиться в сервисный центр для принудительной регенерации. |
Индикатор регенерации сажевого фильтра (желтый) Загорание данного индикатора указывает на необходимость выполнения регенерации сажевого фильтра. Рекомендуется выполнить одно из следующих действий: 1. Обратиться в авторизованный сервисный центр для проведения регенерации. 2. Двигаться по автомагистрали со скоростью 120 км/ч в течение определенного времени. 3. На дороге с разрешенной скоростью 80 км/ч циклически разгоняться до 80 км/ч и замедляться до 60 км/ч, поддерживая данный режим в течение определенного времени. |
 Индикатор системы предупреждения о усталости водителя (серый/красный) Красный индикатор загорается при срабатывании системы и обнаружении признаков усталости водителя. Серый индикатор указывает на включенное состояние системы при отсутствии признаков усталости. |

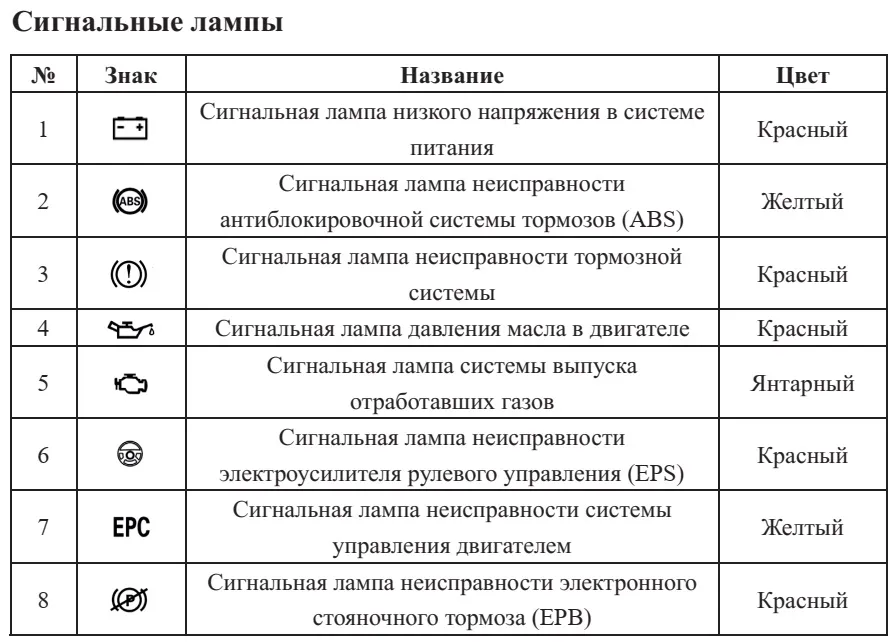

 Сигнальная лампа низкого напряжения в системе питания (красный) Данный индикатор служит для оповещения о рабочем состоянии системы зарядки и аккумуляторной батареи. Если данный сигнализатор загорается во время движения, это указывает на неисправность в системе зарядки или в системе аккумулятора. В этом случае следует немедленно отключить все электрические потребители, которые не требуют обязательного включения, такие как дисплей центрального управления, кондиционер и внутреннее освещение, и как можно скорее обратиться в авторизованный сервисный центр для проверки системы зарядки и разрядки. |
 Сигнальная лампа неисправности АБС (ABS) Когда пусковой переключатель находится в положении «ON», система проходит самодиагностику, и после 3 секунд загорания и гаснет сигнализатор ABS, это означает, что система находится в нормальном рабочем состоянии. Если сигнализатор горит постоянно или часто загорается во время движения автомобиля, это указывает на неисправность системы ABS. В это время тормозная система все еще может нормально работать, но антиблокировочная тормозная система не работает. Вам следует как можно скорее обратиться в авторизованный сервисный центр для проверки и ремонта автомобиля. |
 Сигнальная лампа неисправности тормозной системы Когда пусковой переключатель находится в положении «ON», система проходит самодиагностику, и после нескольких секунд загорания и гаснет сигнализатор тормозной системы, это означает, что система находится в нормальном рабочем состоянии. Если сигнализатор горит постоянно или загорается при эксплуатации, это указывает на слишком низкий уровень тормозной жидкости или на неисправность тормозной системы. Вам следует как можно скорее обратиться в авторизованный сервисный центр для проверки автомобиля. Если сигнализатор загорается во время движения, немедленно остановите автомобиль и заново запустите его один или два раза. Если сигнализатор все еще горит, не пытайтесь ехать и свяжитесь с авторизованным сервисным центром для ремонта. При неисправности тормозной системы усилие на педали тормоза может увеличиться, а эффективность торможения — значительно снизиться, что может привести к аварии. Безопасно остановите автомобиль и немедленно обратитесь в авторизованный сервисный центр. |
 Сигнальная лампа давления масла в двигателе Лампа загорается при включении зажигания и должна погаснуть после запуска двигателя. Если лампа загорается после запуска или во время работы двигателя, это указывает на недостаточное давление масла. Немедленно остановитесь, заглушите двигатель и проверьте уровень масла. При недостаточном уровне долейте масло соответствующей спецификации. Если уровень масла в норме, но лампа продолжает гореть, не запускайте двигатель и обратитесь в сервисный центр. Эксплуатация двигателя при горящей сигнальной лампе давления масла может привести к серьезным повреждениям. Данная лампа не указывает на уровень масла. Всегда проверяйте уровень масла с помощью щупа. |
 Сигнальная лампа системы выпуска отработавших газов Данная лампа является частью системы диагностики и контролирует систему снижения токсичности отработавших газов. Лампа загорается при включении зажигания и гаснет после запуска двигателя. Если лампа загорается или мигает во время движения, это указывает на неисправность, которая может привести к превышению норм выбросов. Автомобиль может продолжать движение, но рекомендуется как можно скорее обратиться в сервисный центр для диагностики. Неплотно закрытая крышка топливного бака может стать причиной загорания данной сигнальной лампы. |
 Сигнальная лампа неисправности электроусилителя рулевого управления Красная лампа загорается при включении зажигания и должна погаснуть после запуска двигателя. Если красная лампа продолжает гореть, это указывает на неисправность ЭУР, что может привести к значительному увеличению усилия на рулевом колесе. Немедленно обратитесь в сервисный центр. Желтая лампа указывает на необходимость калибровки датчика угла поворота рулевого колеса. При снижении эффективности или отказе ЭУР для поворота рулевого колеса потребуется приложить значительно большее усилие. После работ, связанных с разборкой рулевого управления или регулировкой углов установки колес, может потребоваться калибровка датчика угла поворота рулевого колеса. |
 Сигнальная лампа неисправности двигателя Данная лампа указывает на неисправность в системе управления двигателем. При включении зажигания лампа загорается и должна погаснуть после запуска двигателя. Если лампа загорается во время движения, это указывает на наличие неисправности. Автомобиль может продолжить движение, но рекомендуется снизить нагрузку на двигатель и немедленно обратиться в сервисный центр для диагностики. |
 Сигнальная лампа неисправности электронного стояночного тормоза (EPB) Постоянное горение красной лампы указывает на неисправность в системе электронного стояночного тормоза. Рекомендуется обратиться в авторизованный сервисный центр для диагностики и ремонта. |

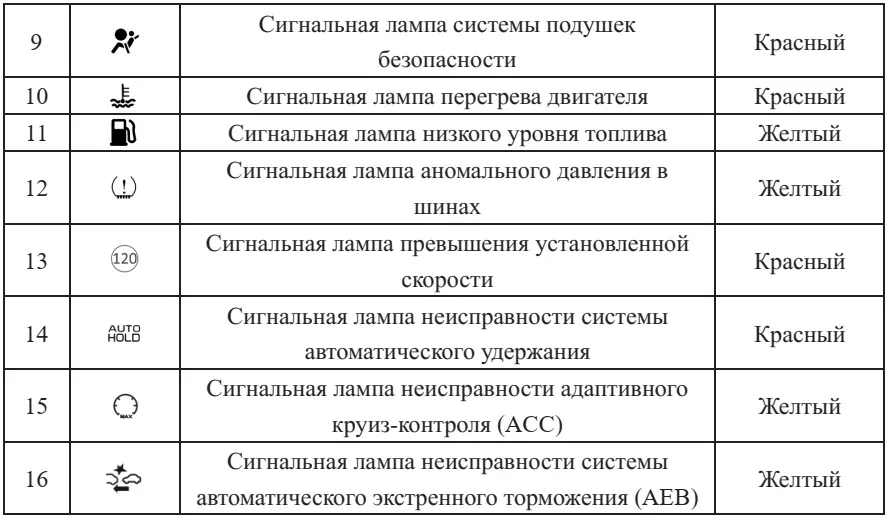

 Сигнальная лампа системы подушек безопасности При включении зажигания система проводит самодиагностику. Лампа должна погаснуть через несколько секунд. Постоянное горение, мигание или отсутствие свечения лампы указывает на неисправность в системе пассивной безопасности. Необходимо немедленно обратиться в авторизованный сервисный центр. |
Индикатор иммобилайзера При переводе пускового переключателя в положение «ON» система проводит самодиагностику. Индикатор гаснет через несколько секунд, что свидетельствует об исправности системы. Постоянное горение индикатора указывает на сбой в системе иммобилайзера, препятствующий запуску двигателя. Необходимо обратиться в авторизованный сервисный центр. |
Индикатор системы автоматического удержания (Auto Hold) Серый индикатор указывает на включенное состояние функции. Белый индикатор указывает на активный режим работы во время движения. Зеленый индикатор указывает на активацию удержания автомобиля. |
 Индикатор круиз-контроля Серый индикатор загорается при включении функции круиз-контроля (режим ожидания). Зеленый индикатор загорается при активации круиз-контроля (режим поддержания скорости). |
 Сигнальная лампа перегрева двигателя Данная сигнальная лампа информирует о температуре охлаждающей жидкости двигателя. При включении зажигания лампа загорается на время самодиагностики и должна погаснуть после запуска двигателя, что свидетельствует о нормальной работе системы охлаждения. Если лампа перегрева двигателя загорается во время движения, это указывает на перегрев двигателя. Необходимо немедленно остановить автомобиль в безопасном месте, заглушить двигатель и дать ему остыть. Запрещается открывать крышку расширительного бачка на горячем двигателе во избежание ожогов. После остывания двигателя проверьте уровень охлаждающей жидкости. При недостаточном уровне долейте рекомендованную охлаждающую жидкость. Если уровень в норме, но лампа продолжает гореть, или причина перегрева не установлена, обратитесь в авторизованный сервисный центр. Продолжение эксплуатации при горящей лампе перегрева недопустимо и может привести к серьезным повреждениям двигателя. |
 Сигнальная лампа низкого уровня топлива (желтый) Данная лампа информирует о низком уровне топлива в баке. При включении зажигания лампа кратковременно загорается для проверки и гаснет после запуска двигателя. Загорание лампы во время движения указывает на достижение минимального резервного уровня топлива. Рекомендуется незамедлительно заправить автомобиль. Эксплуатация с постоянно горящей лампой может привести к полному исчерпанию топлива, остановке двигателя и необходимости удаления воздуха из топливной системы после заправки. Когда загорается сигнализатор уровня топлива или уровень топлива опускается ниже отметки [E], вождение автомобиля может привести к остановке двигателя, повреждению каталитического нейтрализатора и т.д. |
 Сигнальная лампа аномального давления в шинах Данная лампа является частью системы контроля давления в шинах (TPMS). При включении зажигания лампа загорается для самопроверки и гаснет после начала движения, что свидетельствует об исправности системы и нормальном давлении в шинах. Загорание лампы во время движения указывает на значительное отклонение давления в одной или нескольких шинах от нормы. Необходимо безопасно остановиться, визуально проверить шины и измерить давление, приведя его в соответствие с рекомендованными значениями на табличке в дверном проеме. Движение с горящей лампой может ухудшить управляемость и привести к повреждению шин. Warning В определенных условиях (например, в режиме спорта, на зимних или мягких дорогах) этот сигнализатор может загораться с задержкой. |
 Сигнальная лампа превышения скорости (красный) Данный индикатор загорается в качестве предупреждения о превышении заранее установленного предельного значения скорости. Лампа горит до тех пор, пока скорость не снизится ниже установленного порога. Функция является напоминанием водителю о необходимости соблюдения безопасной скорости. |
 Сигнальная лампа неисправности системы автоматического удержания (красный) Данная лампа информирует о состоянии системы автоматического удержания (Auto Hold). При включении зажигания лампа загорается для самодиагностики и гаснет при исправной системе. Загорание лампы во время работы двигателя указывает на неисправность, при которой функция автоматического удержания становится недоступной. Необходимо обратиться в авторизованный сервисный центр для диагностики и ремонта. При неисправности системы водитель должен самостоятельно контролировать удержание автомобиля на подъемах. |
Сигнальная лампа неисправности адаптивного круиз-контроля (желтый) Данная лампа информирует о состоянии системы адаптивного круиз-контроля (ACC). При включении зажигания лампа загорается для самодиагностики и гаснет при исправной системе. Загорание лампы во время движения указывает на неисправность системы, которая может быть вызвана загрязнением датчиков, неблагоприятными погодными условиями или внутренним сбоем. Система ACC будет временно недоступна. Рекомендуется очистить датчики и при сохранении неисправности обратиться в авторизованный сервисный центр для диагностики. |
 Сигнальная лампа неисправности системы автоматического экстренного торможения (желтый) Данная лампа информирует о состоянии системы автоматического экстренного торможения (AEB). При включении зажигания лампа загорается для самодиагностики и гаснет при исправной системе. Загорание лампы во время движения указывает на неисправность, при которой система AEB отключается. Это может быть вызвано загрязнением или блокировкой датчиков, а также внутренним сбоем. Несмотря на отключение AEB, штатная тормозная система остается полностью работоспособной. Необходимо обратиться в авторизованный сервисный центр для проверки и восстановления функции. |
| Данные из руководства пользователя Jac RF8 |

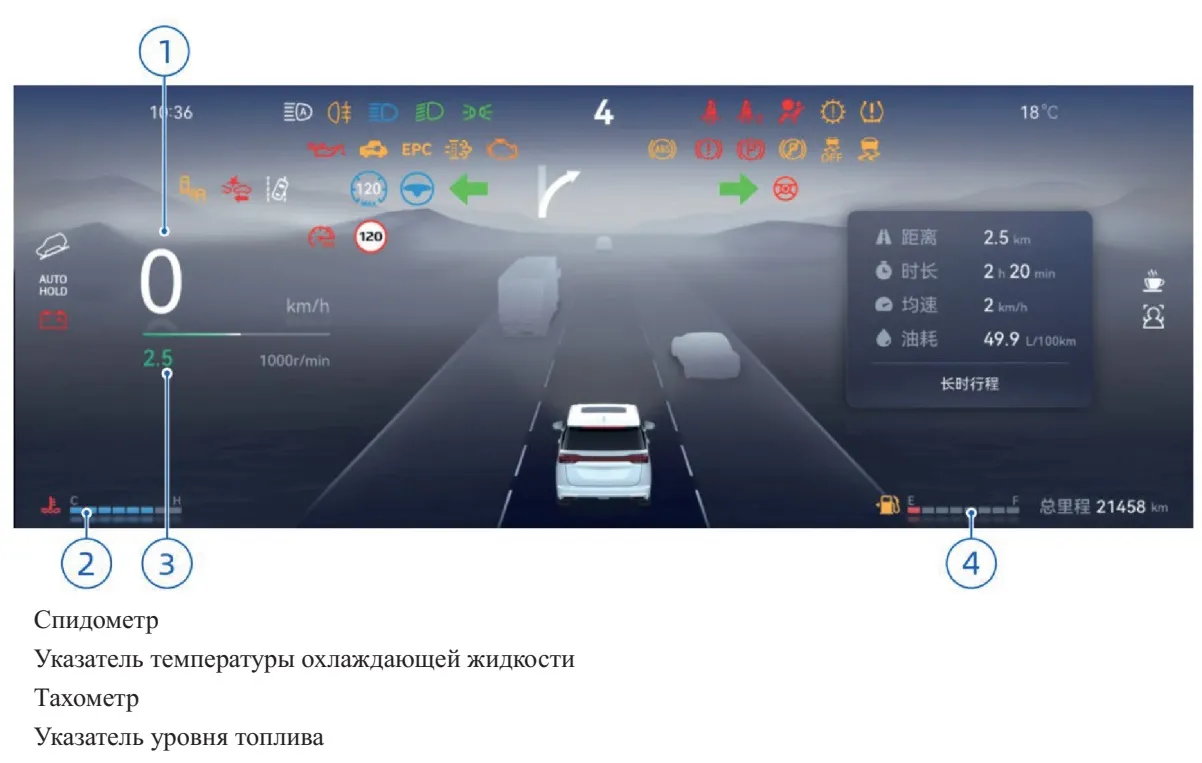

Приборы и указатели
