В материале представлена расшифровка значков на панели приборов Jac J7 1-о поколения с 2020. Данные о значении пиктограмм взяты из руководств пользователя Джак Ж7 (ссылка в конце таблицы).
Загрузка ...
Загрузка ...Расшифровка
Индикаторы на панели приборов Jac JS4 c 2021 года |
|---|
| Сигнальные лампы Сигнальные лампы информируют водителя о состоянии различных систем автомобиля. |
 Сигнальная лампа неисправности 12В батареи (Красный) Когда пусковой переключатель находится в положении ON, данная сигнальная лампа загорается на некоторое время. После запуска двигателя данная сигнальная лампа гаснет, указывая на то, что система находится в исправном рабочем состоянии. Если сигнальная лампа остается включенной после запуска двигателя или во время его работы, или если она не загорается, когда пусковой переключатель находится в положении ON, это указывает на неисправность в системе зарядки. В это время все несущественные электрические приборы, такие как радио, кондиционер и внутреннее освещение, должны быть немедленно отключены. Для обслуживания обратитесь в официальные центры послепродажного обслуживания JAC. |
 Индикатор неисправности антиблокировочной системы тормозов (ABS) (Желтый) Когда пусковой выключатель находится в положении ON, система начинает выполнять самопроверку, и на несколько секунд загорается сигнальная лампа ABS, а затем гаснет, указывая на то, что система находится в исправном рабочем состоянии. Если контрольная лампа продолжает мигать или включена во время работы, или не горит, когда пусковой переключатель находится в положении ON, это указывает на неисправность системы ABS. В это время тормозная система по-прежнему работает исправно, но антиблокировочная система тормозов неисправна. Вам следует связаться с официальными центрами послепродажного обслуживания JAC, для осуществления проверки автомобиля. |
 Сигнальная лампа неисправности тормозной системы (Красный) Когда пусковой переключатель находится в положении ON, система начинает выполнять самопроверку, и на несколько секунд загорается сигнальная лампа ABS, а затем гаснет, указывая на то, что система находится в исправном рабочем состоянии. Если контрольная лампа продолжает мигать или включена во время работы, или не горит, когда пусковой переключатель находится в положении ON, это указывает на низкий уровень тормозной жидкости или на неисправность системы ABS. Вам следует как можно скорее связаться с официальными центрами послепродажного обслуживания JAC, для осуществления проверки автомобиля. Если во время движения горит сигнальная лампа, немедленно остановите автомобиль и попробуйте выключить его и перезапустить один или два раза. Если сигнальная лампа все еще горит, пожалуйста, не садитесь за руль и обратитесь в официальный центр послепродажного обслуживания JAC для проведения технического обслуживания. |
 Сигнальная лампа давления масла в двигателе (Красный) Контрольная лампа давления моторного масла остается включенной, когда пусковой выключатель находится в положении ON. После запуска двигателя этот индикатор гаснет, показывая, что система находится в исправном рабочем состоянии. Если сигнальная лампа остается включенной после запуска двигателя или во время его работы, или если она не включена, когда пусковой переключатель находится в положении ON, это указывает на то, что давление масла в двигателе слишком низкое или система неисправна. Пожалуйста, остановите и выключите двигатель как можно скорее и подождите несколько минут, чтобы проверить уровень масла. Если количество масла недостаточное, вы можете пополнить необходимое количество масла для перезапуска двигателя или обратиться в официальные центры послепродажного обслуживания JAC. Если уровень масла в норме и сигнальная лампа все еще горит, вы должны заглушить двигатель и как можно скорее обратиться в официальные центры JAC для технического обслуживания. |
 Индикатор неисправности электроусилителя руля (Красный) Когда пусковой переключатель находится в положении ON, индикатор неисправности электроусилителя руля продолжает гореть. После запуска двигателя этот индикатор гаснет, указывая на то, что система находится в исправном рабочем состоянии. Если сигнальная лампа остается включенной после запуска или во время работы двигателя, или если она не включена, когда пусковой переключатель находится в положении ON, это указывает на неисправность системы электроусилителя руля, поэтому эффект электроусилителя может уменьшиться или полностью исчезнуть. Вам следует связаться с официальными центрами послепродажного обслуживания JAC, чтобы как можно скорее проверить автомобиль. |
 Сигнальная лампа неисправности двигателя (Желтый) Контрольная лампа неисправности двигателя остается включенной, когда пусковой переключатель находится в положении ON. После запуска двигателя этот индикатор гаснет, указывая, что система находится в нормальном рабочем состоянии. Если сигнальная лампа остается включенной после запуска двигателя или во время его работы, или если она не горит, когда пусковой переключатель находится в положении ON, это указывает на неисправность в двигателе. Следует обратиться в официальные центры послепродажного обслуживания JAC, чтобы как можно скорее проверить автомобиль. |
 Индикатор электрического стояночного тормоза (ЕРВ) (Красный) Когда пусковой переключатель находится в положении ON, система сначала выполняет самопроверку, и на несколько секунд загорается сигнальная лампа неисправности ЕРВ, а затем гаснет, указывая на то, что система находится в исправном рабочем состоянии. Если контрольная лампа продолжает гореть или горит во время работы, или не горит, когда пусковой переключатель находится в положении ON, это означает, что система ЕРВ имеет неисправности. Следует обратиться в официальные центры послепродажного обслуживания JAC, чтобы как можно скорее проверить автомобиль. |
 Сигнальная лампа подушки безопасности (Красный) Когда пусковой переключатель находится в положении ON, система сначала выполняет самопроверку, и сигнальная лампа подушки безопасности загорается на несколько секунд, а затем гаснет, указывая на то, что система находится в исправном рабочем состоянии. Если контрольная лампа продолжает гореть или горит во время работы, или не горит, когда пусковой переключатель находится в положении ON, это указывает на неисправность системы подушек безопасности. Следует обратиться в официальные центры послепродажного обслуживания JAC, чтобы как можно скорее проверить автомобиль. |
 Сигнальная лампа температуры воды в двигателе (Красный) Когда пусковой переключатель находится в положении ON, система сначала выполняет самопроверку, и сигнальная лампа температуры воды в двигателе включается на несколько секунд, а затем гаснет, указывая на то, что система находится в исправном рабочем состоянии. Если контрольная лампа продолжает гореть или не горит когда пусковой переключатель находится в ON, это указывает на неисправность системы. Следует связаться с официальными центрами послепродажного обслуживания JAC, чтобы как можно скорее проверить автомобиль. Если во время движения горит сигнальная лампа, указывающая на то, что температура охлаждающей жидкости двигателя слишком высокая, остановите автомобиль и заглушите двигатель как можно скорее и дайте двигателю полностью остыть, пока указатель не вернется в зону нормальной температуры. Если отказ происходит в системе охлаждения, пожалуйста, свяжитесь с официальными центрами послепродажного обслуживания JAC для технического обслуживания. |
 Индикатор ближнего света Загорается при включении ближнего света. |
 Сигнальная лампа уровня топлива (Желтый) Когда пусковой переключатель находится в положении «ON», система сначала выполняет самопроверку, и на несколько секунд загорается сигнальная лампа топлива, а затем гаснет, указывая, что система находится в исправном рабочем состоянии. Если сигнальная лампа горит постоянно или горит во время движения, это указывает на то, что в топливном баке осталось недостаточно масла. Следует залить топливо в бак как можно скорее. Если эта контрольная лампа не загорается, когда пусковой переключатель находится в положении ON, или продолжает гореть, когда топлива достаточно, это указывает на сбой системы. Следует обратиться в официальные центры послепродажного обслуживания JAC, чтобы как можно скорее проверить автомобиль. Предупреждение Если контрольная лампа подачи топлива включена или уровень топлива ниже положения Е, эксплуатация автомобиля может привести к остановке двигателя и повреждению каталитического нейтрализатора. |
 Сигнальная лампа неисправности трансмиссии (Желтый) Когда пусковой переключатель находится в положении ON, система сначала выполняет самопроверку, и на несколько секунд загорается сигнальная лампа неисправности трансмиссии, а затем гаснет, указывая, что система находится в нормальном рабочем состоянии. Если сигнальная лампа продолжает гореть или горит во время работы, или не горит, когда пусковой переключатель находится в положении ON, это указывает на неисправность трансмиссии. Вам следует связаться с официальными центрами послепродажного обслуживания JAC, чтобы как можно скорее проверить автомобиль. |
 Индикатор низкого давления в шинах (Желтый) Когда пусковой переключатель находится в положении ON, система сначала выполняет самопроверку, и на несколько секунд загорается сигнальная лампа давления в шинах, а затем гаснет, указывая на то, что система находится в исправном рабочем состоянии. Если этот индикатор постоянно горит или горит во время движения, это указывает на избыточное давление в шинах, пониженное давление или чрезмерно высокую температуру шин. Если загорится индикатор, немедленно уменьшите скорость и избегайте резких поворотов и торможения, и как можно скорее остановитесь, проверьте шины и давление в шинах. При обнаружении утечки воздуха из шины индикатор начинает мигать с частотой 0,5 Гц с сигналом тревоги. Предупреждение При определенных условиях (таких, как спортивное вождение, зима или мягкие дороги) этот индикатор может загореться поздно или не загореться совсем. |
 Сигнальная лампа превышения скорости (Красный) Когда скорость автомобиля превысит установленный лимит скорости, загорится сигнальная лампа превышения скорости, указывая, что автомобиль превысил скорость, и следует немедленно снизить скорость. Предупреждение Максимальная скорость движения зависит от конкретных условий вождения и местных норм. Пожалуйста, не превышайте скоростной лимит. |
 Индикатор неисправности AUTO HOLD (Красный) Когда пусковой переключатель находится в положении ON, система сначала выполняет самопроверку, и индикатор неисправности давления в шинах загорается на несколько секунд, а затем гаснет, указывая, что система находится в нормальном рабочем состоянии. Если контрольная лампа продолжает гореть или горит во время работы, или не горит, когда пусковой выключатель находится в положении ON, это указывает на неисправность системы передачи. Следует связаться с официальными центрами послепродажного обслуживания JAC, и как можно скорее проверить автомобиль. |
 Индикатор дальнего света (Синий) Этот индикатор загорается, если лампа дальнего света включена или мигает, в качестве предупреждающего сигнала. |
 Индикатор задних противотуманных фар (Желтый) Этот индикатор будет гореть при включении задних противотуманных фар. |
 Индикатор габаритного огня (Зеленый) Этот индикатор будет гореть при включении габаритных огней. |
 Сигнал поворота/индикатор аварийной остановки При включении сигнала поворота, загорается правый или левый индикатор на приборе. При нажатии индикатора аварийной остановки, левый и правый индикаторы загораются одновременно. Предупреждение Если индикатор не мигает, мигает с высокой частотой или полностью выходит из строя, это указывает на неисправность в системе индикаторов поворота. Вы должны связаться с официальными центрами послепродажного обслуживания JAC, чтобы как можно скорее проверить автомобиль. В противном случае другие водители не смогут увидеть ваш сигнал поворота. |
 Индикатор электрического парковочного тормоза (ЕРВ) (Красный) Когда пусковой переключатель находится в положении ON, система сначала осуществляет самопроверку. Если электрический парковочный тормоз не включен, индикатор будет гореть несколько секунд, а затем погаснет; если парковочный тормоз включен, индикатор остается включенным до тех пор, пока не будет опущен стояночный тормоз. Следует обратиться в официальные центры послепродажного обслуживания JAC, чтобы проверить, работает ли этот индикатор. |
 Индикатор ремня безопасности водителя (Красный) Если водитель не пристегнул ремень безопасности, индикатор будет гореть, при условии, что скорость автомобиля будет менее 3 км/ч. Если же скорость будет более 3 км/ч, то индикатор будет мигать до тех пор, пока водитель не пристегнет ремень безопасности, за тем индикатор погаснет. |
 Индикатор ремня безопасности пассажира переднего сиденья (Красный) Когда скорость автомобиля меньше 3 км/ч и пассажир переднего сиденья не пристегнул ремень безопасности, или на сиденье находится тяжелый предмет, индикатор будет продолжать гореть. Если скорость автомобиля больше 3 км/ч, индикатор будет мигать, пока пассажир не пристегнет ремень или не уберет предмет с сиденья, тогда индикатор погаснет. |
 Индикатор электронного контроля устойчивости (ESC) (Желтый) Когда пусковой переключатель находится в положении ON, система сначала выполняет самопроверку и на несколько секунд загорается индикатор ESC, а затем гаснет, указывая, что система находится в нормальном рабочем состоянии. ESC контролирует статус вождения и при нормальных условиях вождения, индикатор ESC не горит. Если во время езды индикатор ESC мигает, это означает, что дорога скользкая и мощность автомобиля достигает максимальной силы сцепления. |
 Индикатор электронного контроля устойчивости (ESC) выключен (желтый) Когда пусковой переключатель находится в положении ON, нажмите кнопку выключателя ESC OFF, и загорится индикатор ESC OFF, указывая, что ESC находится в отключенном состоянии. |
 Противоугонный индикатор двигателя (желтый) Когда пусковой переключатель находится в положении ON, система сначала выполняет самопроверку, а индикатор включается на несколько секунд, а затем гаснет, показывая, что система находится в исправном рабочем состоянии. Если проверка подлинности системы не удалась и индикатор продолжает мигать, а автомобиль не может запуститься в это время, пожалуйста, свяжитесь с официальными центрами послепродажного обслуживания JAC для технического обслуживания. После аутентификации противоугонной системы, эта лампа гаснет. |
 Индикатор работы AUTO HOLD (зеленый) Когда пусковой переключатель находится в положении ON, индикатор загорается и мигает с частотой 1 Гц, при режиме автоматической парковки. |
 Индикатор круиз-контроля (белый/зеленый) Когда пусковой переключатель находится в положении ON и главный навигационный переключатель на рулевом колесе нажат, загорается белый индикатор, указывая на то, что функция круиз-контроля включена и введен режим предварительного хода. Когда кнопка SET нажата, загорается зеленый индикатор и автомобиль переходит в режим круиз-контроля. |
 Индикатор блокировки переключения (зеленый) Модели с автоматической коробкой передач оснащены функцией блокировки переключения передач, чтобы гарантировать, что только при нажатой педали тормоза рычаг переключения может быть включен из нейтрального положения (N) или парковочная передача (Р) в ведущую передачу (D или R), что может предотвратить случайное переключение в ведущую передачу. Когда вы нажимаете педаль тормоза для переключения передач, загорается этот индикатор. |
 Индикатор экономного режима Нажмите переключатель ECO, загорится лампа, включится экономичный режим езды. |
 Индикатор системы контроля слепых зон (желтый) В случае сбоя в системе контроля слепых зон загорается индикатор. |
 Индикатор системы выезда с полосы движения При сбое системы предупреждения о выходе из полосы движения данный индикатор загорается. При включенной системе сигнализации о выезде с полосы движения и отсутствует аварийная сигнализация, этот индикатор загорается белым цветом. Когда система сигнализации о выходе из полосы движения обычно включена и активирована, этот индикатор загорится зеленым. |
 Индикатор системы предупреждения переднего столкновения Когда система предупреждения о лобовом столкновении выходит из строя, этот индикатор загорается желтым. Когда система предупреждения о столкновении спереди активирована и существует риск столкновения, этот индикатор загорается красным. |
| Данные из руководства пользователя Jac J7 |

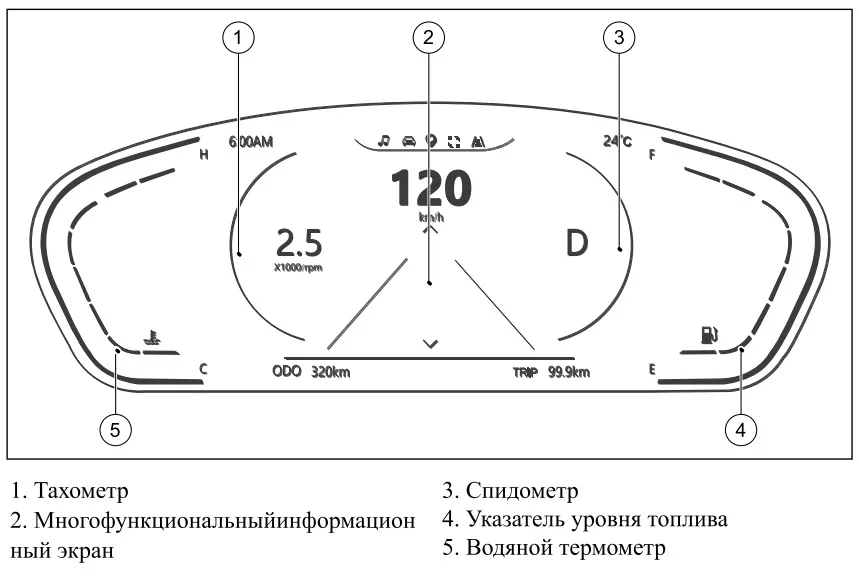

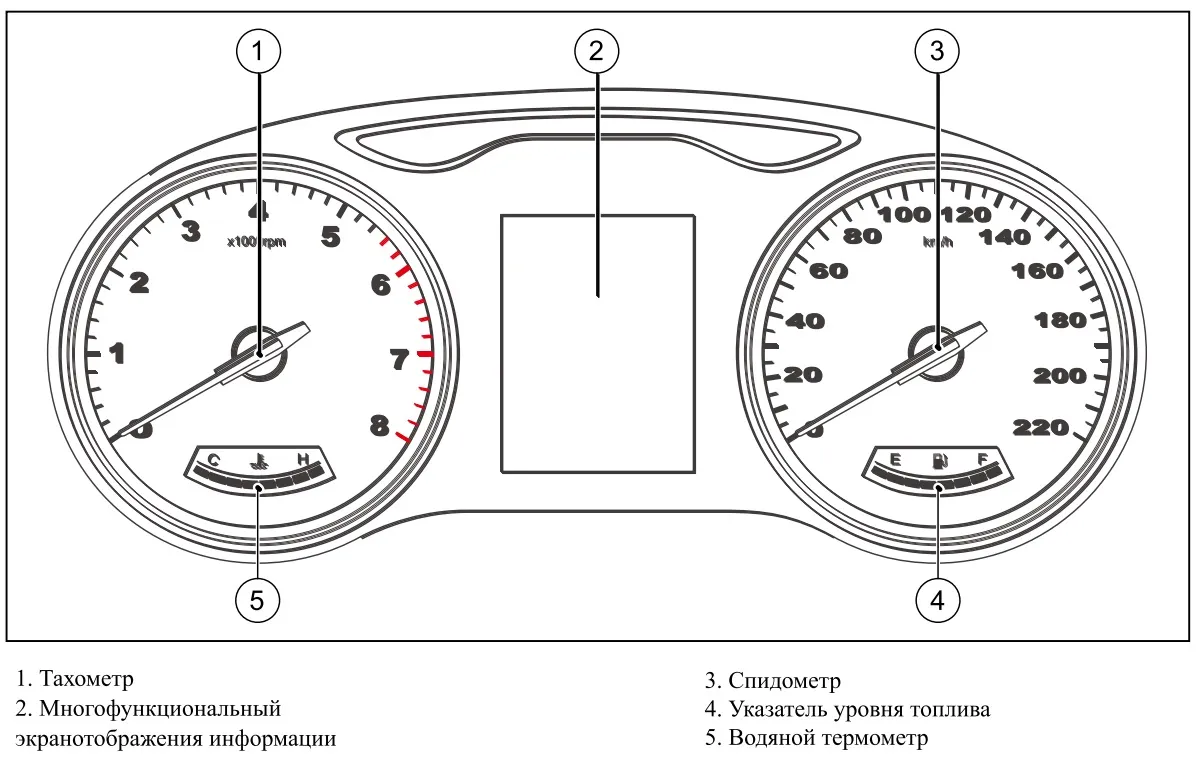

Приборы и указатели

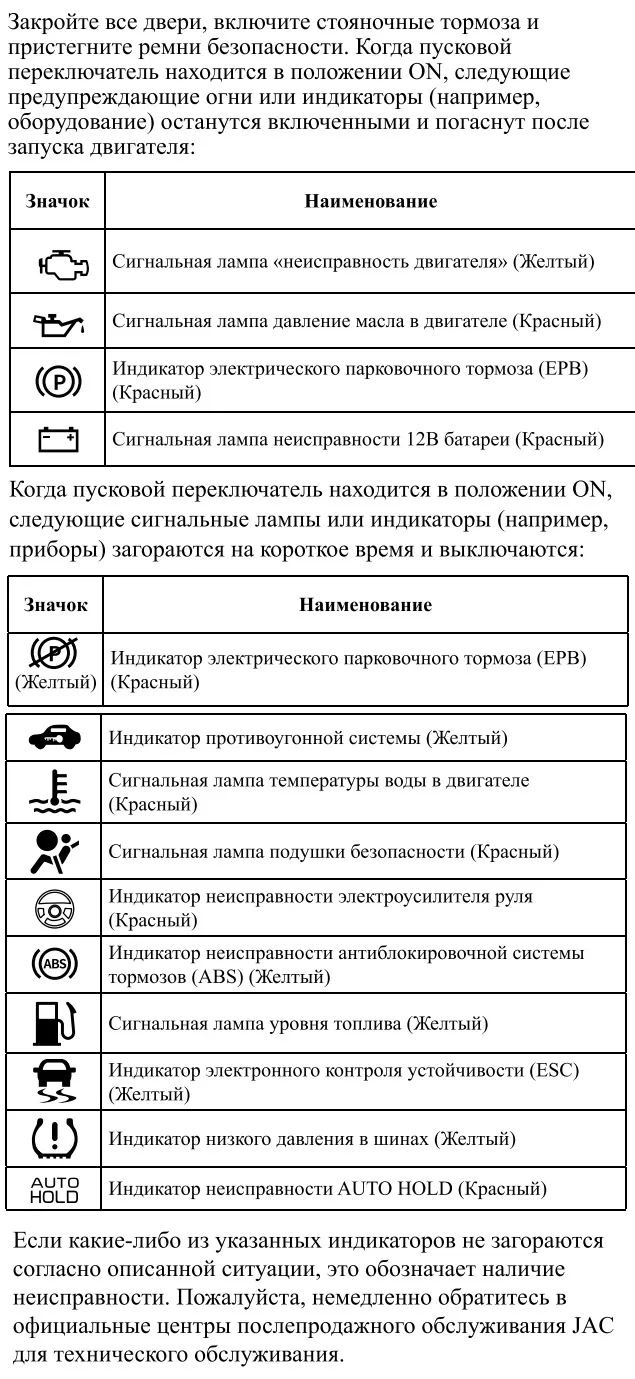

Самодиагностика
